NPT、PT、G管螺紋區別（公制接頭螺紋與英制螺紋的區別）

管螺紋：主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。

常見的管螺紋主要包括以下幾種：NPT、PT、G等。

1）NPT是National(American)Pipe? Thread的縮寫，屬于美國標準的60度椎管螺紋，用于北美地區，國標查閱GB/T12716-1991。

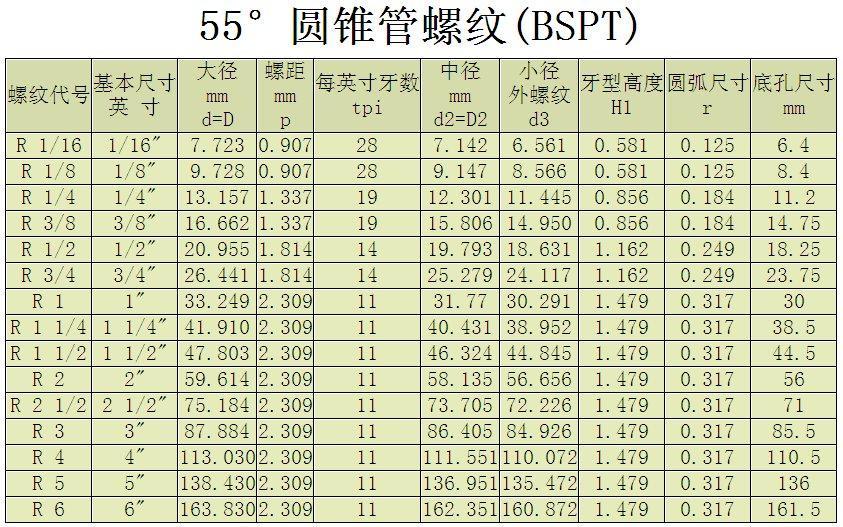

2）PT（BSPT）是Pipe Thread? 的縮寫，是55度密封圓椎管螺紋，屬于惠氏螺紋家族，多用于歐洲及英聯邦國家，常用于水及煤氣管行業，錐度1:16，國標查閱GB/T7306-2000。國內叫法為ZG.。

3）G是55度非螺紋密封管螺紋，屬惠氏螺紋家族。標記為G代表圓柱螺紋。國標查閱GB/T7307-2001。

另外還有：ISO—公制螺紋標準60度；UN—統一螺紋標準60度；API—美國石油管螺紋標準60度；W—英國惠氏螺紋標準55度。

公制螺紋與英制螺紋的區別：

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；

公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋為等腰60度牙型；

公制螺紋用公制單位（如mm），美英制螺紋用英制單位（如英寸）；

另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸．“行內人”通常用“分”來稱呼螺紋尺寸，一英寸等于8分，1/4英寸就是2分，如此類推．G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。

ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位， 美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

英制管螺紋來源于英制惠氏螺紋，惠氏螺紋的管路系列與惠氏螺紋牙型組合建立起了英制管螺紋的基本尺寸.按1/16錐度關系，惠氏螺紋的徑向直徑公差轉化為英制密封管螺紋的軸向牙數公差（存在一定量的修約和調整）.再參照英制密封管螺紋的公差值提出英制非密封管螺紋的公差（公差由單向分布變?yōu)閱蜗蚍植?，放松頂徑公差，放開底徑公差）.
