氣管接頭英制＆公制對照表（公制和英制的區(qū)別換算）

管接頭螺紋區(qū)分方法：

說明：以下講的英制螺紋是指管螺紋，默認為外螺紋，這些螺紋常見于氣管接頭，如SMC等等國際品牌。因為在我國的國標里，用英制表示的是有管螺紋，其他螺紋如螺栓之類的都是公制表示的米制螺紋。當然也有可能會碰到一些英制的螺栓，比如美國或者加拿大過來的設備上會有這個螺紋，這個因為標準的差異導致的。我國的國標和ISO基本符合，而美國標準和歐洲標準就不一樣了，會有差異。但不用管那么多，目前國內和國內大部分的進口設備都是符合ISO的，同樣，可以找到對應的我國國標(GB)或機械行業(yè)標準(JB)。

尺寸換算

1”=25.4mm（注意是尺寸換算，并不是代表螺紋代號可以換算?。?/p>

常見代號

１）G1/8　—＞　Φ6：　一端是基本尺寸（見下對照表）為英制1/8＂的螺紋接頭，另一端為可以接外徑為６ｍｍ的配管（一般情況是塑料氣管，也會有銅管之類的）。

２）Ｍ８　—＞　Φ6：　一端是公稱尺寸為8mm的螺紋接頭，另一端為可以接外徑為６ｍｍ的配管（一般情況是塑料氣管，也會有銅管之類的）。

上面兩個型號里的配管都是公制形式的，即單位是mm，例Φ6，表示管的外徑是6mm。其實還有一種英制表示的配管，用Φ1/8或1/8，這樣表示管的外徑是1/8＂。

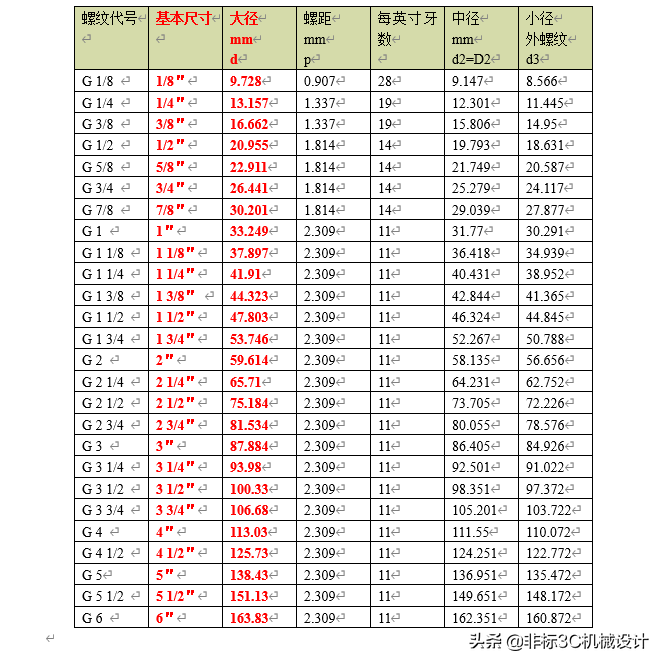

圓柱管螺紋基本尺寸

如何知道螺紋的代號是多少？

對于M開頭的，M8表示螺紋大徑是8mm,卡尺一量螺紋的最外面的尺寸，取個整，就是型號。

對于G開頭的，或者說是對于英制螺紋來說，同樣用卡尺量下螺紋的最外面的尺寸，但這個只是大徑尺寸（mm），在下表中找多對應的代號：
