液壓軟管是液壓設備中重要的組成部分，主要用于傳遞高壓液壓油，實現設備的運動和力的傳遞。液壓軟管的分類和結構對于其性能和使用壽命有著重要的影響。本文將對液壓軟管的分類和結構進行介紹和分析。

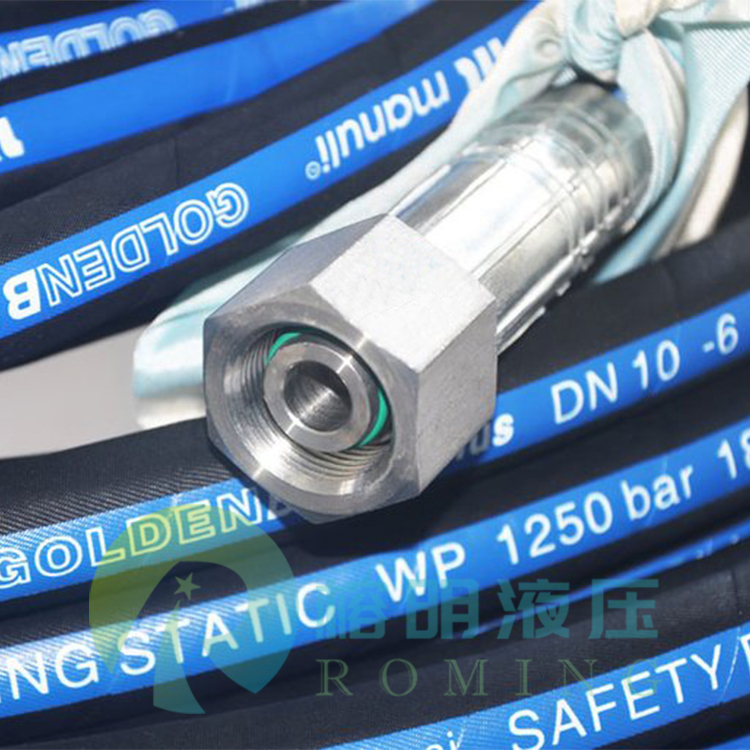

瑪努利液壓軟管

一、液壓軟管的分類

液壓軟管可以根據其結構和使用場合進行分類，常見的分類方式有以下幾種：

按結構分類

（1）編織軟管：由內膠層、編織層和外膠層組成。其中編織層是關鍵的結構，一般采用高強度聚酯線或尼龍線編織而成。編織軟管具有耐高壓、耐高溫、耐磨損、耐彎曲等優點，適用于各種液壓設備的油路連接。

（2）纏繞軟管：由內膠層、纏繞層和外膠層組成。纏繞層一般采用高強度鋼絲或銅絲纏繞而成，具有較高的耐壓能力和抗拉伸強度。纏繞軟管適用于高壓、大流量的液壓系統中，如挖掘機、液壓機等。

（3）平型軟管：由內膠層、平型層和外膠層組成。平型層采用高強度纖維或鋼絲平紋編織而成，具有較好的柔性和抗壓強度。平型軟管適用于一些特殊的場合，如需要頻繁彎曲的油路連接。

按用途分類

（1）液壓傳動軟管：主要用于傳遞液壓油，實現設備的運動和力的傳遞。一般采用高強度聚酯線或尼龍線編織而成的編織軟管。

（2）液壓油管：主要用于連接液壓設備中的各個部件，保證液壓油的流通。一般采用高強度鋼絲或銅絲纏繞而成的纏繞軟管和平型軟管。

（3）液壓夾布軟管：主要用于連接液壓設備中的各個部件，同時起到密封和連接的作用。一般采用高強度滌綸布和橡膠等材料制成，具有較好的耐磨性和耐腐蝕性。

二、液壓軟管的結構

液壓軟管的結構主要由內膠層、增強層和外膠層組成。其中增強層是關鍵的結構，一般采用高強度聚酯線或尼龍線編織而成，具有較好的耐壓能力和抗拉伸強度。內膠層和外膠層的作用是保護增強層不受外界環境的腐蝕和磨損，同時保證增強層的性能得到充分的發揮。

內膠層

內膠層是軟管的內部襯里，直接接觸液壓油。內膠層要求具有良好的耐油性、耐腐蝕性和耐磨性，同時還要具有一定的彈性和拉伸強度。一般采用合成橡膠或天然橡膠制成，如丁苯橡膠、氯丁橡膠等。

增強層

增強層是軟管的關鍵結構，一般采用高強度聚酯線或尼龍線編織而成，具有較好的耐壓能力和抗拉伸強度。根據不同的要求，增強層可以采用不同的材料和編織方式，如高強度聚酯線編織的編織軟管具有較好的耐高溫性能，高強度尼龍線編織的編織軟管具有較好的耐磨損性能。

外膠層

外膠層是軟管的外部保護層，直接接觸外界環境。外膠層要求具有良好的耐磨性、耐腐蝕性和耐老化性，同時還要具有一定的彈性和抗拉伸強度。一般采用合成橡膠或天然橡膠制成，如氯丁橡膠、聚氨酯等。

三、總結

液壓軟管是液壓設備中重要的組成部分，其分類和結構對于設備的性能和使用壽命有著重要的影響。不同的結構和材料決定了軟管的性能和使用場合，選用合適的軟管可以提高設備的性能和使用壽命。同時，對于液壓軟管的安裝和維護也需要引起足夠的重視，定期檢查和更換軟管可以保證設備的安全和穩定運行。
